راهنمای قطعه شناسی موبایل؛ شناخت تخصصی سخت‌افزار گوشی‌های هوشمند

در دنیای پرسرعت فناوری امروز، گوشی‌های هوشمند به بخش جدایی‌ناپذیری از زندگی ما تبدیل شده‌اند، اما کمتر کسی می‌داند که در زیر این قاب‌های شیشه‌ای و فلزی براق، چه دنیای پیچیده و شگفت‌انگیزی نهفته است. قطعه شناسی موبایل اولین و مهم‌ترین قدم برای ورود به دنیای تعمیرات، شناخت عملکرد دستگاه‌ها و حتی انتخاب آگاهانه در زمان خرید یک گوشی جدید است.

چه یک کاربر عادی باشید که می‌خواهد دلیل داغ شدن گوشی خود را بداند، و چه یک تکنسین تازه‌کار که به دنبال یادگیری نقشه‌خوانی و تعمیرات است، درک صحیح از معماری سخت‌افزار موبایل امری ضروری است. در این مقاله تخصصی از وبلاگ پرهان تک، قصد داریم به صورت عمیق به بررسی ساختار داخلی گوشی‌های هوشمند بپردازیم و شما را با وظایف و اهمیت هر یک از این قطعات مینیاتوری آشنا کنیم.

پاسخ کلیدی؛ قطعات اصلی موبایل کدامند؟

برای آن دسته از مخاطبانی که به دنبال یک پاسخ سریع و جامع هستند، در اینجا خلاصه کلیدی از مهم‌ترین اجزای تشکیل‌دهنده یک گوشی هوشمند را ارائه می‌دهیم. یک گوشی موبایل در حالت کلی از قطعات زیر تشکیل شده است:

• مادربرد (Mainboard): برد اصلی که تمام قطعات و آی‌سی‌ها روی آن سوار می‌شوند و وظیفه ارتباط‌دهی بین آن‌ها را بر عهده دارد.
• سیستم روی چیپ (SoC): شامل پردازنده مرکزی (CPU) و پردازنده گرافیکی (GPU) که مغز متفکر گوشی محسوب می‌شود.
• آی‌سی تغذیه (PMIC): مدیر انرژی گوشی که ولتاژ باتری را دریافت کرده و به میزان مناسب بین سایر قطعات تقسیم می‌کند.
• حافظه (RAM و ROM): رم برای اجرای موقت برنامه‌ها و رام (حافظه داخلی) برای ذخیره‌سازی دائمی اطلاعات و سیستم‌عامل کاربرد دارد.
• ماژول‌های ورودی و خروجی: شامل صفحه نمایش (LCD/OLED)، ماژول‌های دوربین، اسپیکر، میکروفون و موتور ویبره.
• مدارهای رادیویی و آنتن: شامل آی‌سی بیس‌باند، آی‌سی RF، وای‌فای و بلوتوث که وظیفه برقراری ارتباطات شبکه‌ای را دارند.

اهمیت آشنایی با قطعات موبایل در دنیای فناوری

شاید بپرسید چرا یک کاربر یا علاقه‌مند به تکنولوژی باید زمان خود را صرف آشنایی با قطعات موبایل کند؟ پاسخ ساده است: آگاهی قدرت است. زمانی که شما درک درستی از سخت‌افزار گوشی خود داشته باشید، نه تنها در زمان بروز خرابی می‌توانید عیب‌یابی اولیه را خودتان انجام دهید، بلکه در زمان خرید نیز اسیر ترفندهای تبلیغاتی نمی‌شوید.

با داشتن یک درک پایه‌ای از قطعه شناسی موبایل، متوجه می‌شوید که چرا پردازنده اسنپدراگون در پردازش تصویر بهتر از برخی رقبا عمل می‌کند، یا چرا خرابی آی‌سی شارژ می‌تواند باعث خاموشی کامل دستگاه شود. آشنایی با قطعات موبایل به شما کمک می‌کند تا طول عمر دستگاه خود را با رعایت اصول شارژ و جلوگیری از فشار پردازشی مضاعف، افزایش دهید. علاوه بر این، برای ورود به بازار کار تعمیرات، تسلط بر این حوزه پیش‌نیاز اصلی محسوب می‌شود.

لیست قطعات موبایل؛ نگاهی دقیق به درون دستگاه

برای بررسی تخصصی‌تر، باید به سراغ بورد اصلی گوشی برویم. در یک نگاه کلی به یک برد موبایل، با انبوهی از خازن‌ها، مقاومت‌ها، سلف‌ها و آی‌سی‌های (IC) مختلف روبرو می‌شویم. در ادامه، یک لیست قطعات موبایل به صورت تفکیک‌شده و کاربردی ارائه می‌دهیم تا با معماری داخلی اسمارت‌فون‌ها بیشتر آشنا شوید.

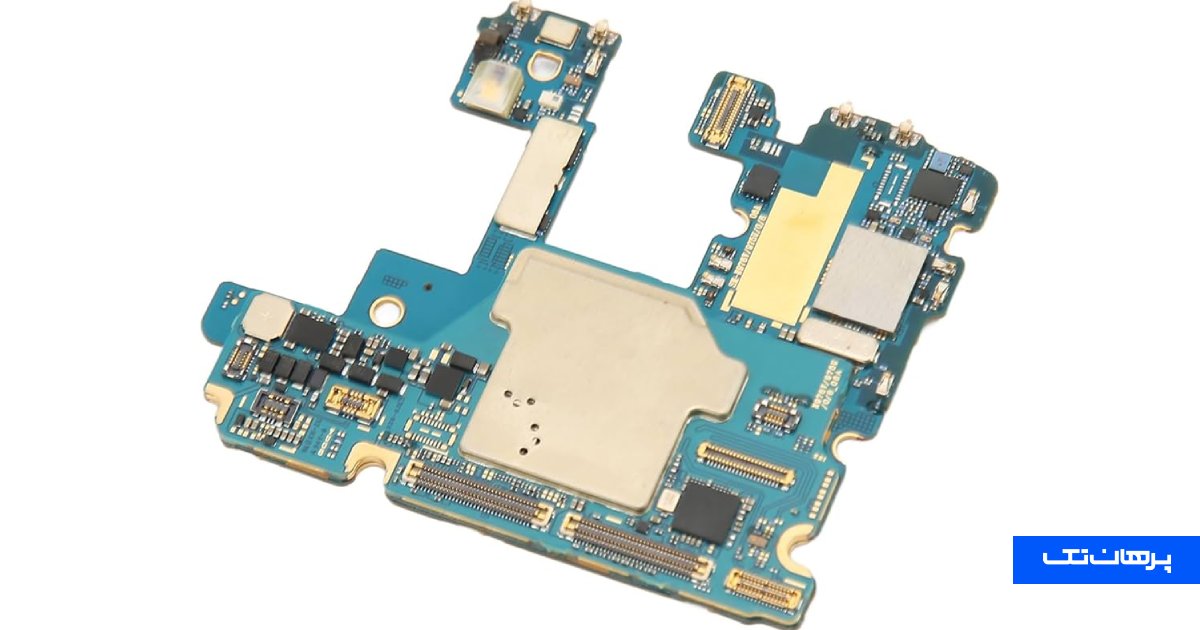

۱. مادربرد؛ قلب تپنده گوشی

مادربرد یا برد اصلی، تخته مداری چندلایه‌ای است که تمام اجزای الکترونیکی موبایل روی آن لحیم می‌شوند. در گوشی‌های مدرن به دلیل کمبود فضا، مادربردها معمولاً به صورت دوطبقه (Sandwich board) طراحی می‌شوند. کیفیت ساخت این برد و نحوه مسیرکشی (Trace) خطوط مسی درون آن، تأثیر مستقیمی بر پایداری گوشی دارد. هرگونه ضربه شدید یا آب‌خوردگی می‌تواند باعث قطعی این مسیرهای میکروسکوپی در مادربرد شود.

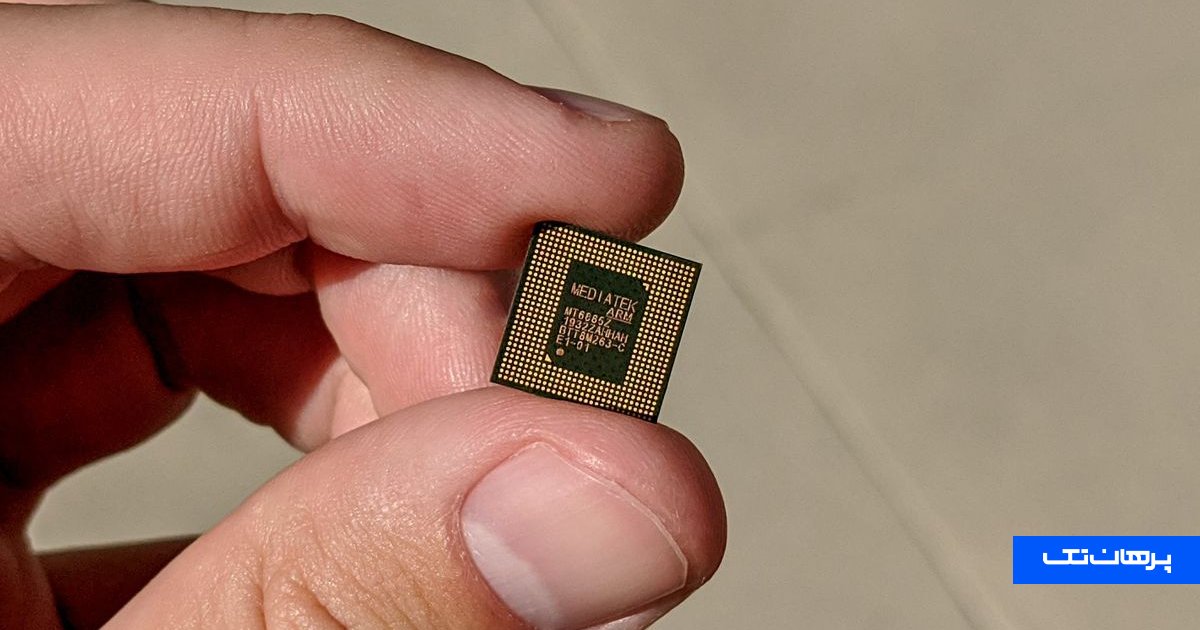

۲. سیستم روی چیپ (SoC)؛ پردازنده مرکزی و گرافیکی

در معرفی قطعات موبایل، بی‌شک SoC یا System on Chip جذاب‌ترین بخش است. برخلاف کامپیوترها که پردازنده، گرافیک و مودم قطعاتی مجزا هستند، در موبایل تمام این موارد درون یک تراشه واحد سیلیکونی قرار می‌گیرند. این تراشه شامل موارد زیر است:

• CPU (پردازنده مرکزی): وظیفه انجام محاسبات منطقی و اجرای دستورات سیستم‌عامل را دارد.
• GPU (پردازنده گرافیکی): رندر کردن تصاویر، رابط کاربری و اجرای بازی‌ها بر عهده این بخش است.
• NPU (واحد پردازش عصبی): در گوشی‌های جدید، این بخش برای پردازش دستورات هوش مصنوعی (AI) و یادگیری ماشین تعبیه شده است.

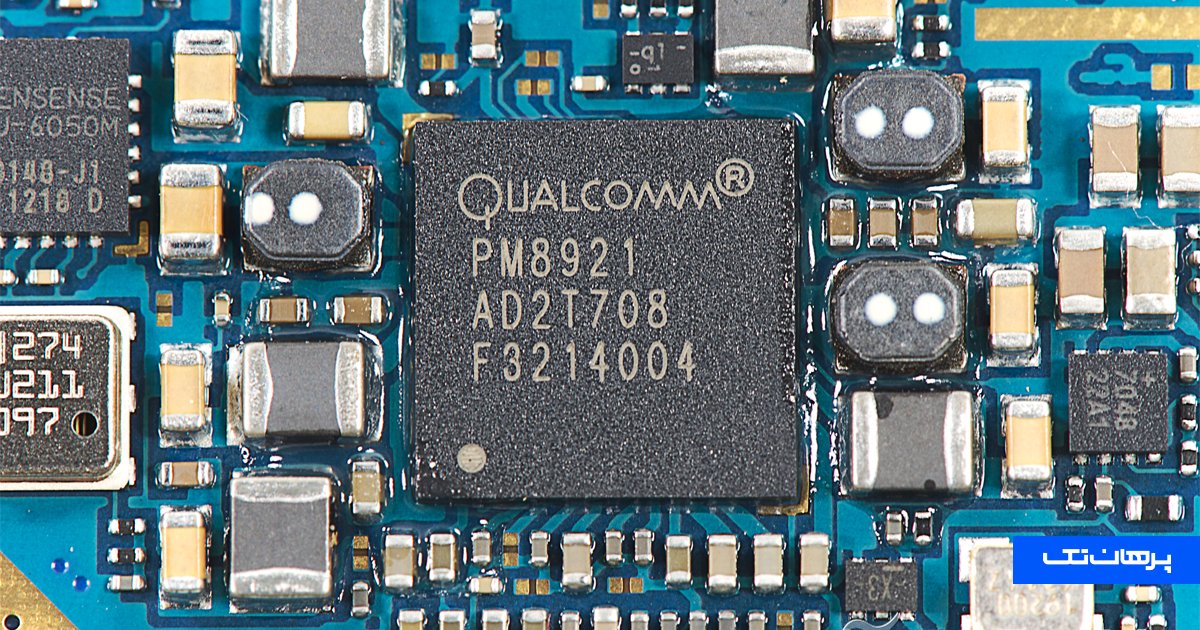

۳. آی‌سی تغذیه و مدار شارژ

هیچ دستگاه الکترونیکی بدون یک مدیریت صحیح انرژی نمی‌تواند کار کند. آی‌سی تغذیه، ولتاژ دریافتی از باتری را می‌گیرد و آن را به ولتاژهای کوچک‌تر و متناسب با نیاز هر قطعه (مثل پردازنده، دوربین یا حافظه) تبدیل می‌کند. مدار شارژ نیز شامل آی‌سی شارژ و قطعات محافظی مثل دیودهای زنر (OVP) است که از ورود ولتاژ غیرمجاز به گوشی جلوگیری می‌کنند. اگر آی‌سی تغذیه آسیب ببیند، دستگاه کاملاً خاموش می‌شود. در صورتی که نیاز به تعویض این قطعات یا سایر ماژول‌های مرتبط داشتید، برای دسترسی به قطعات اورجینال می‌توانید از طریق مراجع معتبر برای خرید قطعات گوشی موبایل سامسونگ اقدام کنید تا از کیفیت و پایداری ولتاژ در دستگاه خود اطمینان حاصل نمایید.

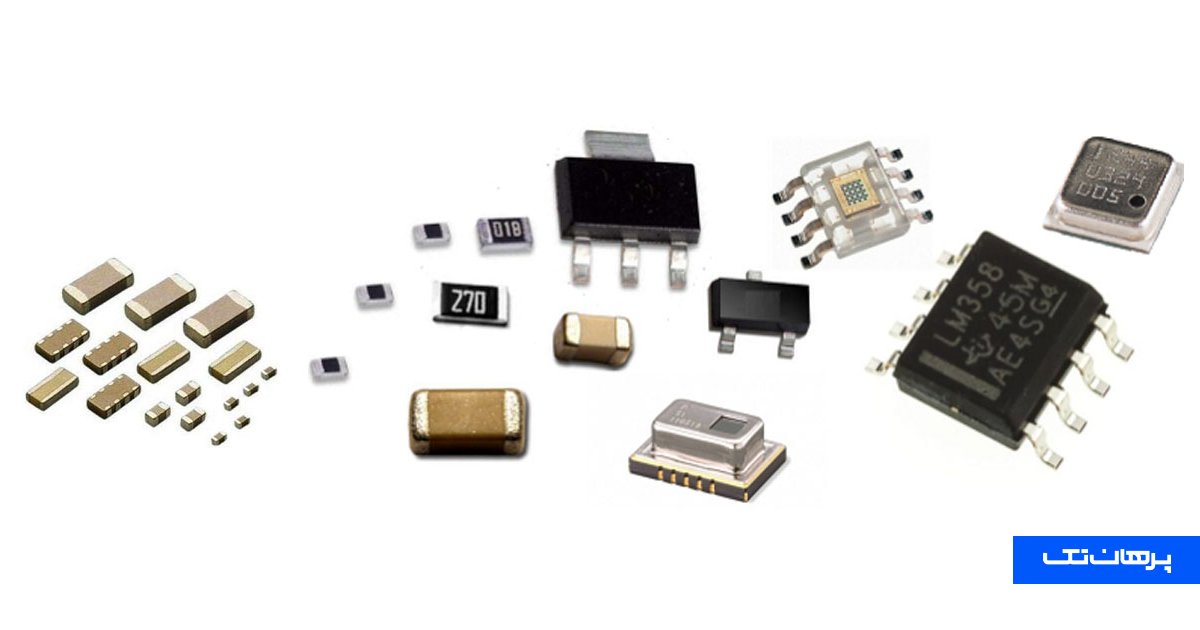

۴. قطعات SMD (خازن، مقاومت، سلف و دیود)

هنگامی که به لیست قطعات موبایل نگاه می‌کنیم، نباید از قطعات ریز و میکروسکوپی غافل شویم:

• خازن‌ها: وظیفه ذخیره انرژی و نویزگیری از ولتاژ را دارند (معمولاً به رنگ قهوه‌ای یا کرم روی برد دیده می‌شوند).
• مقاومت‌ها: برای محدود کردن جریان عبوری در مدار استفاده می‌شوند (معمولاً مشکی رنگ با پایه‌های نقره‌ای).
• سلف‌ها (کویل): در مدارهای مبدل ولتاژ و بخش لایت (روشنایی صفحه) کاربرد دارند و به تثبیت جریان کمک می‌کنند.
• دیودها: یک‌سوساز جریان هستند و نقش محافظتی بسیار بالایی در مدار شارژ و مدار لایت ایفا می‌کنند.

اهمیت قطعه شناسی موبایل همراه با عکس در تعمیرات

یکی از چالش‌های بزرگ کارآموزان تعمیرات، تشخیص قطعات روی برد است. خواندن تئوری به تنهایی کافی نیست و قطعه شناسی موبایل همراه با عکس و شماتیک‌های سخت‌افزاری، یک الزام قطعی است. شرکت‌های سازنده موبایل، نقشه‌های مداری (Schematics) و تصاویری از چیدمان قطعات (Boardview) را ارائه می‌دهند که تعمیرکاران از آن‌ها استفاده می‌کنند.

در قطعه شناسی موبایل همراه با عکس، شما یاد می‌گیرید که به عنوان مثال آی‌سی بیس‌باند (Baseband IC) معمولاً در کنار آی‌سی RF و تقویت‌کننده‌های آنتن (PA) قرار دارد و از نظر ظاهری روی آن کدهایی مربوط به شرکت‌های سازنده مودم (مثل کوالکام) درج شده است. یا متوجه می‌شوید که آی‌سی حافظه و پردازنده معمولاً بزرگترین قطعات روی برد هستند و اغلب با یک لایه چسب حرارتی مخصوص پوشانده شده‌اند. استفاده از میکروسکوپ‌های لوپ و تطبیق دادن تصاویر شماتیک با برد واقعی، مهارت قطعه شناسی شما را به سطح حرفه‌ای ارتقا می‌دهد.

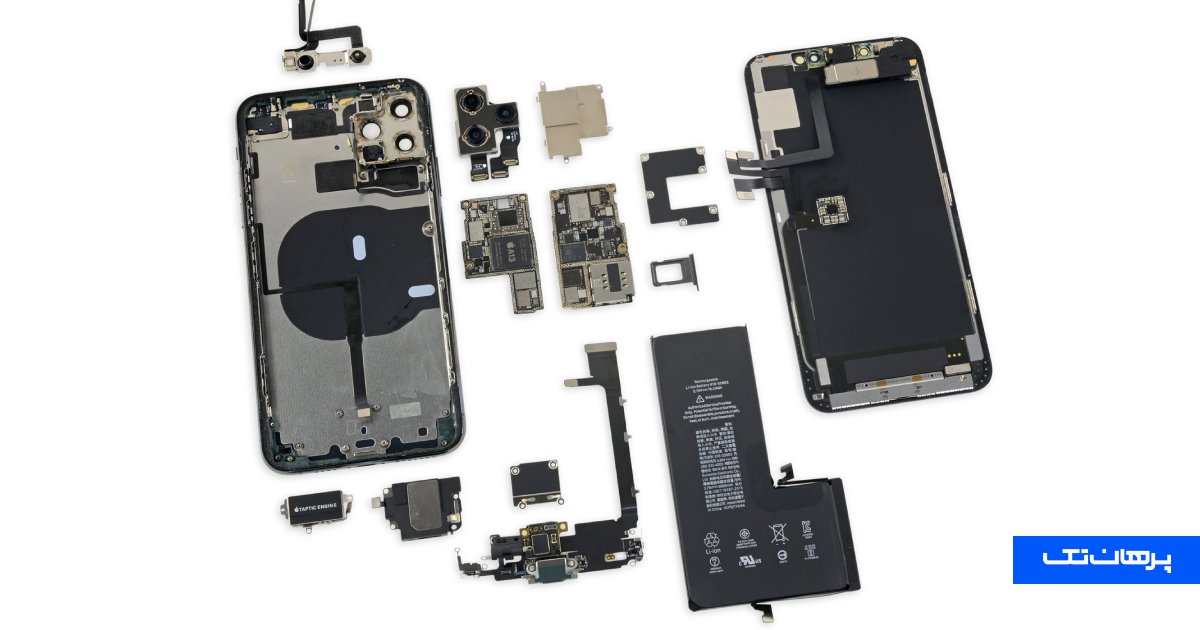

معرفی قطعات موبایل؛ تفاوت معماری در برندهای مختلف

اگرچه اصول پایه‌ای الکترونیک در تمام گوشی‌ها یکسان است، اما در معرفی قطعات موبایل باید به تفاوت‌های معماری و مهندسی برندهای مختلف نیز اشاره کرد. شرکت‌هایی مانند اپل، سامسونگ و شیائومی استراتژی‌های متفاوتی در طراحی بردهای خود دارند.

به عنوان مثال، در گوشی‌های آیفون، شاهد معماری به شدت یکپارچه و انحصاری هستیم. اپل از قطعاتی استفاده می‌کند که به صورت نرم‌افزاری با مادربرد جفت (Pair) شده‌اند. این یعنی شما نمی‌توانید به سادگی فلت فیس‌آیدی یا دوربین را تغییر دهید، زیرا دستگاه اخطار اصل نبودن قطعه را صادر می‌کند. به همین دلیل، در زمان بروز مشکلاتی نظیر شکستگی ال‌سی‌دی، خرابی باتری یا سنسورها، انتخاب مرجع مطمئن برای خرید قطعات گوشی آیفون بسیار حیاتی است تا دستگاه پس از تعمیر، دچار افت عملکرد یا مشکلات نرم‌افزاری نشود.

از سوی دیگر، برندهایی مانند شیائومی معمولاً از معماری‌های ماژولارتر و قطعات تأمین‌کنندگانی مانند کوالکام، مدیاتک، سونی (برای دوربین) و سامسونگ (برای نمایشگر) استفاده می‌کنند. تنوع مدل‌ها در این برند بسیار بالاست و چینش قطعات روی برد در مدل‌های پوکو، ردمی و سری می کاملاً متفاوت است. یکی از مزیت‌های این نوع معماری، در دسترس بودن و مقرون‌به‌صرفه بودن قطعات یدکی آن‌هاست که باعث می‌شود قیمت قطعات شیائومی در بازار تعمیرات به مراتب اقتصادی‌تر از سایر رقبا تمام شود.

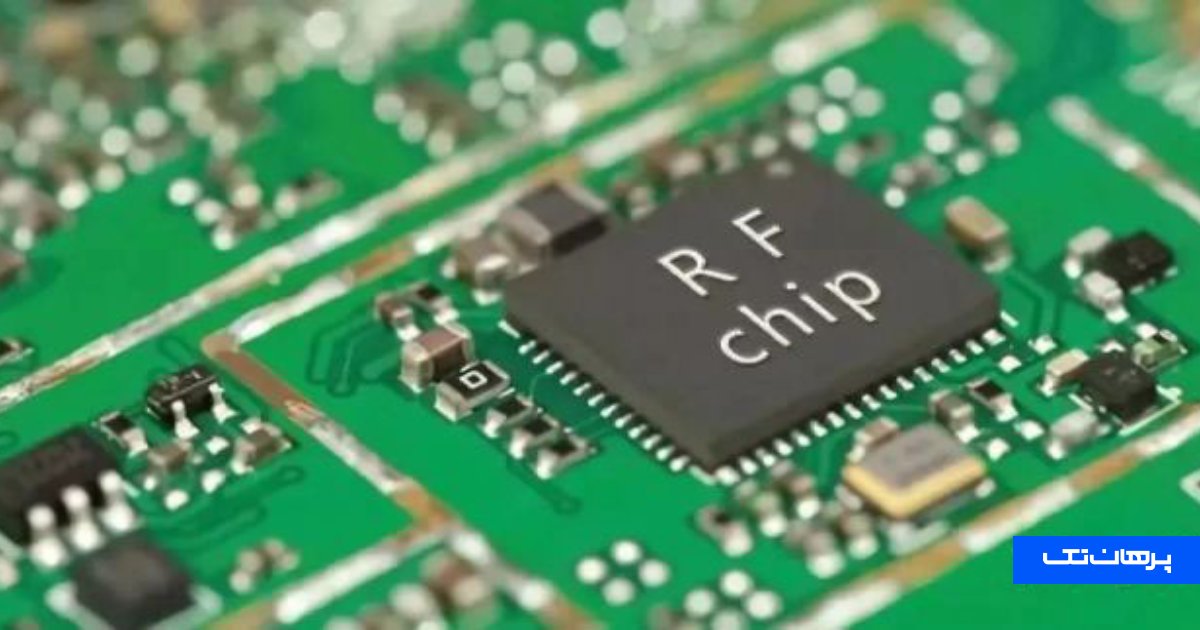

قطعات ارتباطی و شبکه‌ای در گوشی هوشمند

بخش ارتباطات یکی از پیچیده‌ترین بخش‌ها در لیست قطعات موبایل است. این بخش که معمولاً با نام مدار آنتن یا بخش RF شناخته می‌شود، از چندین قطعه حیاتی تشکیل شده است:

• آی‌سی Baseband (بیس‌باند): پردازنده اختصاصی بخش شبکه که اطلاعات دیجیتال را برای ارسال از طریق آنتن کدگذاری و اطلاعات دریافتی را رمزگشایی می‌کند. مشکلات عدم آنتن‌دهی (No Service) اغلب به این قطعه مربوط است.
• آی‌سی RF (تراگيرنده): واسطی بین بیس‌باند و آنتن است که سیگنال‌ها را در فرکانس‌های مختلف مدیریت می‌کند.
• آی‌سی‌های PF (تقویت‌کننده قدرت): سیگنال‌ها را قبل از ارسال به دکل مخابراتی تقویت می‌کنند تا برد بیشتری داشته باشند. این قطعات در زمان مکالمه یا استفاده از اینترنت دیتا، جریان زیادی مصرف کرده و باعث گرم شدن دستگاه می‌شوند.
• آی‌سی وای‌فای و بلوتوث: قطعه‌ای مجزا (یا گاهی ادغام شده) که ارتباطات بی‌سیم برد کوتاه و اتصال به شبکه‌های محلی را مدیریت می‌کند. آشنایی با قطعات موبایل در این بخش به تعمیرکار کمک می‌کند تا در زمان روشن نشدن آیکون وای‌فای، مستقیماً به سراغ این آی‌سی برود.

قطعات صوتی و تصویری؛ رابط انسان و ماشین

در ادامه معرفی قطعات موبایل، به قطعاتی می‌رسیم که مستقیماً با حواس انسان در ارتباط هستند:

• آی‌سی صوت (Audio Codec): مبدل سیگنال‌های دیجیتال به آنالوگ (برای پخش صدا در اسپیکر) و آنالوگ به دیجیتال (برای ضبط صدا توسط میکروفون). اگر در زمان مکالمه صدای شما نمی‌رود یا صدای طرف مقابل شنیده نمی‌شود و قطعه میکروفون سالم است، ایراد به احتمال قوی از آی‌سی صوت است.
• آی‌سی درایور بک‌لایت/لایت: در صفحه‌نمایش‌های LCD (IPS)، نوری در پس‌زمینه برای نمایش تصویر نیاز است. این مدار وظیفه تأمین ولتاژ بالای مورد نیاز (گاهی تا ۳۰ ولت) برای روشن کردن LEDهای پس‌زمینه را بر عهده دارد. در گوشی‌های دارای نمایشگر OLED، به جای مدار بک‌لایت از مدار تغذیه نمایشگر استفاده می‌شود، زیرا در OLED هر پیکسل خودش نور تولید می‌کند.

نتیجه‌گیری

یادگیری و تسلط بر قطعه شناسی موبایل، دروازه‌ای به سوی درک عمیق‌تر فناوری‌های روزمره است. همان‌طور که در این مقاله از پرهان تک بررسی کردیم، یک اسمارت‌فون مجموعه‌ای هماهنگ و پیچیده از صدها قطعه مینیاتوری است که هر کدام وظیفه‌ای حیاتی را بر دوش می‌کشند. از پردازنده‌های قدرتمندی که در حد کامپیوترهای چند سال پیش قدرت دارند گرفته تا آی‌سی‌های تغذیه، مدارهای شبکه‌ای و قطعات SMD میکروسکوپی، همگی در کسری از ثانیه با هم در ارتباط هستند تا تجربه‌ای روان را به کاربر ارائه دهند.

چه به دنبال عیب‌یابی گوشی خود باشید و چه قصد ورود به حرفه پردرآمد تعمیرات موبایل را داشته باشید، مطالعه مداوم نقشه‌های سخت‌افزاری، آشنایی با معماری برندهای مختلف و دیدن تصاویر واقعی از بردهای موبایل، بهترین مسیر برای تبدیل شدن به یک متخصص در این زمینه است.

سوالات متداول

در ادامه به رایج‌ترین سوالات کاربران در موضوع قطعه شناسی موبایل پاسخ می‌دهیم.
