جریان کشی موبایل؛ راهنمای قطعی عیب‌یابی، مراحل تعمیر و برآورد هزینه‌ها
خاموش شدن ناگهانی تلفن همراه، اتفاقی به شدت نگران‌کننده است. وقتی صفحه نمایش تاریک می‌ماند و دستگاه به هیچ دکمه‌ای واکنش نشان نمی‌دهد، اولین سوال افراد این است که چه قطعه‌ای آسیب دیده است. در دنیای تعمیرات سخت‌افزاری، تشخیص دقیق خرابی‌ها از طریق فرآیندی به نام جریان کشی موبایل انجام می‌شود.
این روش دقیقا مانند گرفتن نوار قلب از دستگاه است. متخصص با استفاده از ابزارهای آزمایشگاهی، میزان مصرف برق قطعات داخلی را می‌سنجد. با این کار، بدون نیاز به تعویض حدسی قطعات، محل دقیق ایراد مشخص می‌شود. شناخت این روند به کاربران کمک می‌کند تا درک بهتری از ایراد دستگاه داشته باشند و فریب تشخیص‌های نادرست را نخورند. برای درک بهتر این فرآیند پیچیده اما جذاب و آگاهی از روند تعمیر، تا انتهای این مقاله جامع با کارشناسان پرهان تک همراه باشید.
پاسخ سریع: تست جریان مصرفی موبایل دقیقا چه کمکی می‌کند؟
برای افرادی که فرصت مطالعه کامل متن را ندارند، چکیده این روش تخصصی در چند خط زیر خلاصه شده است:
- تشخیص قطعه معیوب: نشان می‌دهد آیا خرابی از باتری، مدار شارژ، پردازنده (CPU) یا حافظه است.
- جلوگیری از هزینه اضافی: مانع از تعویض بی‌دلیل قطعات گران‌قیمت روی مادربرد می‌شود.
- بررسی امکان تعمیر: مشخص می‌کند که آیا مادربرد بر اثر اتصالی شدید به طور کامل سوخته است یا خیر.
این روش پایه‌ای‌ترین و مهم‌ترین گام در دنیای سخت‌افزار است و بدون آن، روند تعمیر کاملا کورکورانه پیش خواهد رفت.

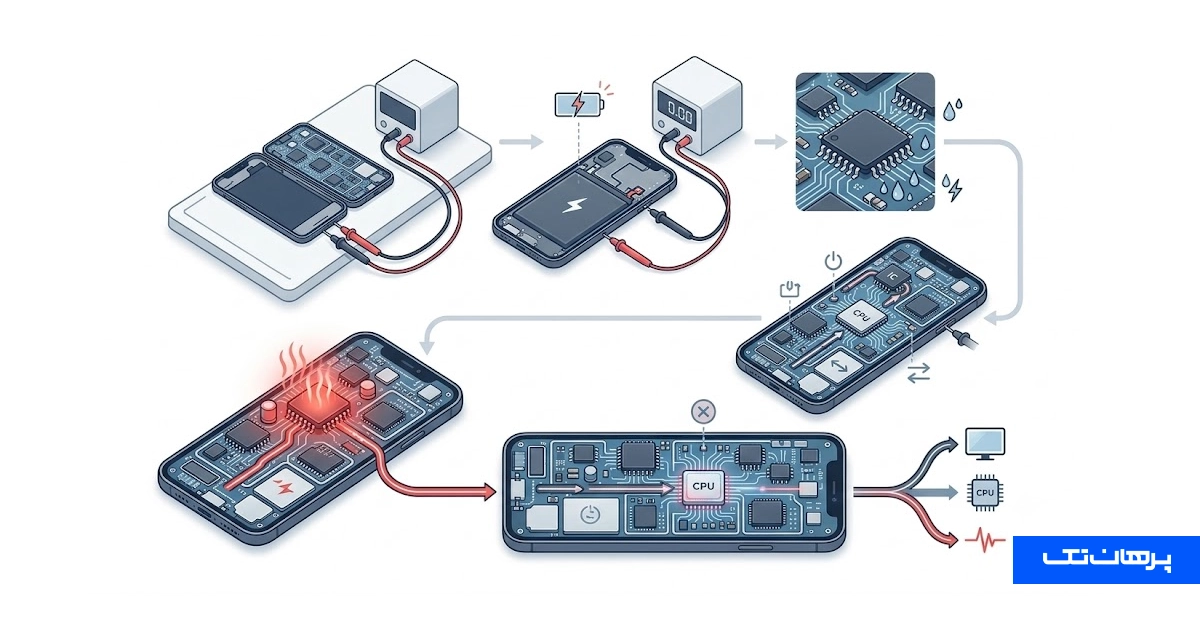

جریان کشی موبایل چیست و چرا تعمیرکاران به آن نیاز دارند؟
تلفن‌های هوشمند برای انجام هر دستوری، به مقدار مشخصی انرژی الکتریکی نیاز دارند. این انرژی از طریق باتری تامین می‌شود و به بخش‌های مختلف مادربرد می‌رسد. جریان کشی موبایل به زبان ساده یعنی اندازه‌گیری دقیق مقدار برقی (آمپر) که دستگاه در حالت‌های مختلف مصرف می‌کند. وقتی تلفن همراه دچار مشکل می‌شود، الگوی مصرف برق آن تغییر می‌کند. این تغییر الگو، رازهای پنهان درون مادربرد را فاش می‌سازد.
بسیاری از کاربران هنگام خاموشی دستگاه سردرگم می‌شوند. در چنین شرایطی، انتخاب درست تعمیرگاه اهمیت پیدا می‌کند. مراجعه به مرکز تعمیرات گوشی موبایل تهران که دارای تجهیزات پیشرفته آزمایشگاهی است، باعث اطمینان خاطر از روند صحیح عیب‌یابی خواهد شد. در این مراکز، دستگاه به جای باتری، به منبع تغذیه متصل می‌شود تا میزان مصرف برق آن به صورت دیجیتالی روی صفحه نمایشگر ثبت شود.
این اعداد دیجیتالی زبان صحبت کردن مادربرد با متخصص هستند و مسیر درست را نشان می‌دهند.
چرا روشن نشدن دستگاه همیشه به معنی خرابی باتری نیست؟
باور غلطی بین مردم وجود دارد که اگر تلفن روشن نشود، حتما باتری خراب شده است. مدار تغذیه (Power Management IC) وظیفه تقسیم انرژی بین قطعات را بر عهده دارد. اگر این آی‌سی (IC) یا خازن‌های اطراف آن دچار اتصالی شوند، حتی با گذاشتن باتری جدید هم دستگاه روشن نخواهد شد. جریان کشی در گوشی ها به راحتی مشخص می‌کند که آیا مدار تقسیم برق سالم است یا ایراد از خود منبع انرژی (باتری) نشأت می‌گیرد.
شناخت این تفاوت ساده، مانع از خرید باتری‌های اضافی و صرف هزینه‌های بی‌فایده خواهد شد.
همه چیز درباره تست جریان کشی گوشی خاموش؛ دستگاه چگونه عیب یابی می شود؟
وقتی دستگاهی روشن نمی‌شود، نباید فورا قطعات آن را از روی برد جدا کرد. همه چیز درباره تست جریان کشی گوشی خاموش به استفاده اصولی از ابزارهای اندازه‌گیری برمی‌گردد. در این روش، ولتاژ دقیقی معادل ولتاژ باتری به مادربرد تزریق می‌شود. سپس رفتار برد در برابر این ولتاژ بررسی می‌شود. آیا برد قبل از فشردن دکمه روشن/خاموش برقی مصرف می‌کند؟ آیا هنگام فشردن دکمه، مصرف برق بیش از حد مجاز بالا می‌رود؟
اهمیت این تست در استانداردهای جهانی نیز بارها تاکید شده است. برای مثال، در مستندات رسمی پروژه متن‌باز اندروید (AOSP) آمده است:
“As the goal of a power profile is to estimate battery drain appropriately, power profile values are given in current (amps).”
ترجمه روان: «از آنجا که هدف از نمایه انرژی، تخمین مناسب تخلیه باتری است، مقادیر نمایه انرژی بر حسب جریان (آمپر) ارائه می‌شوند.»
این موضوع نشان می‌دهد که سنجش آمپر (جریان)، دقیق‌ترین راه برای درک رفتار الکترونیکی دستگاه است. اگر دستگاه گلکسی خاموش شده است، مراجعه به مرکز تعمیرات گوشی سامسونگ که مسلط به خواندن این نمایه‌های انرژی باشد، از آسیب بیشتر به برد جلوگیری می‌کند.
دقت در خواندن این مقادیر آمپری، تفاوت بین تعمیرکار حرفه‌ای و افراد تازه‌کار را رقم می‌زند.
ابزارهای لازم برای تست جریان کشی؛ تعمیرکار از چه وسایلی استفاده می کند؟
برای انجام اصولی جریان کشی موبایل، به تجهیزات خاصی نیاز است. اولین و مهم‌ترین وسیله، منبع تغذیه (Power Supply) نام دارد. این دستگاه ولتاژ و آمپر را تنظیم کرده و به برد تزریق می‌کند. برندهای محبوبی مانند سان‌شاین (Sunshine) یا سوگون (Sugon) در بازار ایران برای این کار استفاده می‌شوند. وسیله بعدی، کابل‌های مخصوصی است که جایگزین فلت باتری می‌شوند. همچنین دوربین حرارتی (Thermal Camera) ابزاری فوق‌العاده کاربردی است که قطعات داغ شده بر اثر اتصالی را روی صفحه مانیتور نشان می‌دهد.
استفاده همزمان از این ابزارها، سرعت کشف ایراد سخت‌افزاری را به شدت افزایش می‌دهد.
آموزش جریان کشی موبایل با منبع تغذیه؛ مراحل عیب یابی چگونه است؟
آگاهی از روند کار داخل اتاق تعمیرات، نگرانی کاربران را کاهش می‌دهد. آموزش جریان کشی موبایل با منبع تغذیه شامل مراحلی دقیق و حساس است که باید به ترتیب انجام شوند. اشتباه در تنظیم ولتاژ منبع تغذیه می‌تواند باعث سوختگی کامل پردازنده شود. ولتاژ تزریقی باید دقیقا بین ۳.۷ تا ۴.۲ ولت تنظیم شود تا شرایطی مشابه باتری واقعی شبیه‌سازی گردد.
متخصصان در نمایندگی تعمیر گوشی شیائومی از همین روش برای پیدا کردن قطعات سوخته استفاده می‌کنند. در برندهای مختلف، نحوه روشن شدن مدارها با هم تفاوت دارد، اما اصول کلی تزریق ولتاژ یکسان است. اگر ولتاژ بیشتر از حد تحمل قطعات باشد، خسارت جبران‌ناپذیری به برد وارد خواهد شد.
رعایت ترتیب این مراحل، ضامن سلامت سایر بخش‌های سالم مادربرد حین فرآیند عیب‌یابی است.
مراحل عیب یابی و جریان کشی گوشی خاموش در تعمیرگاه
برای اینکه بدانیم دستگاه خاموش چگونه تحلیل می‌شود، روند زیر در تعمیرگاه‌ها اجرا می‌گردد:
- جداسازی باتری: ابتدا قاب پشتی باز شده و اتصال باتری از مادربرد کاملا قطع می‌شود.
- اتصال کابل منبع تغذیه: کابل‌های مخصوص منبع تغذیه به جای کانکتور باتری متصل می‌شوند.
- بررسی حالت قبل از پاور: تکنسین بررسی می‌کند که آیا قبل از زدن دکمه، برقی مصرف می‌شود یا خیر.
- فشردن کلید پاور: دکمه روشن/خاموش فشرده می‌شود تا رفتار اعداد روی نمایشگر منبع تغذیه ثبت شود.
این مراحل عیب یابی و جریان کشی گوشی خاموش، نقشه راه روشنی برای ادامه کار فراهم می‌سازند.
انواع جریان کشی در تلفن همراه؛ دستگاه در کدام دسته قرار می گیرد؟
رفتار مادربرد در برابر ولتاژ ورودی، به چند دسته کاملا مجزا تقسیم می‌شود. شناخت انواع جریان کشی در تلفن همراه کمک می‌کند تا گمانه‌زنی‌ها درباره قطعه خراب محدودتر شود. اساسا این رفتارها به دو زمان مهم بستگی دارند: رفتاری که قبل از فشردن دکمه روشن/خاموش رخ می‌دهد و رفتاری که دقیقا پس از فشردن آن آغاز می‌شود.
حتی در بهترین مرکز تعمیر موبایل آیفون نیز این گام اولیه برای تفکیک نوع خرابی به کار می‌رود. مدارهای تغذیه محصولات اپل بسیار پیچیده هستند، اما واکنش آن‌ها در برابر اتصالی‌ها از قوانین ثابت فیزیک پیروی می‌کند. اگر برد قبل از هر اقدامی برق مصرف کند، یعنی مسیری در داخل آن بدون اجازه باز مانده است.
تقسیم‌بندی درست این رفتارها، نیمی از مسیر حل مشکل سخت‌افزاری را هموار می‌کند.
انواع جریان کشی موبایل قبل از فشردن کلید پاور
وقتی کابل منبع تغذیه به برد متصل می‌شود، در حالت طبیعی عدد آمپر باید روی صفر مطلق باشد. اما گاهی اعداد تغییر می‌کنند. انواع جریان کشی موبایل در این حالت شامل دو مورد است:
- نشت جریان (Leakage): اگر عدد آمپر بسیار کم (مثلا بین ۰.۰۱ تا ۰.۰۸ آمپر) بالا برود، یعنی برد دچار نشتی برق است. این حالت معمولا به دلیل آب‌خوردگی خفیف یا سولفاته شدن پایه‌های قطعات زیر آی‌سی اتفاق می‌افتد. نشتی برق باعث می‌شود باتری دستگاه حتی در حالت استفاده نشدن، به سرعت خالی شود.
- اتصال کوتاه (Short Circuit): اگر به محض اتصال کابل، عدد آمپر به شدت بالا برود (بیشتر از ۱ آمپر) و منبع تغذیه بوق هشدار بزند، یعنی پایه‌های مثبت و منفی برد به هم برخورد کرده‌اند. این اتفاق خطرناک‌ترین حالت است و معمولا باعث داغ شدن شدید قطعه معیوب (مثل خازن‌های مدار آنتن یا خود آی‌سی شارژ) می‌شود.
شناسایی به موقع این اتصالی‌ها، از سوختن پردازنده مرکزی جلوگیری می‌کند.
جریان کشی در گوشی ها بعد از فشردن دکمه روشن/خاموش
حالت دوم زمانی رخ می‌دهد که برد قبل از فشردن دکمه کاملا سالم رفتار می‌کند، اما وقتی دکمه فشرده می‌شود، روند غیرعادی است. جریان کشی در گوشی ها پس از پاور به چند شکل دیده می‌شود:
- جریان ثابت: عدد آمپر بالا می‌رود و روی رقم خاصی (مثلا ۰.۰۵ آمپر) ثابت می‌ماند و دیگر تغییر نمی‌کند. این حالت نشان‌دهنده قطعی ارتباط بین آی‌سی تغذیه و پردازنده یا خرابی نوسان‌سازها (کریستال) است.
- جریان لحظه‌ای (نوسانی): عدد آمپر بالا می‌رود، اما به محض رها کردن دکمه، دوباره صفر می‌شود. این یعنی پردازنده فرمان روشن شدن را صادر می‌کند، اما به دلیل خرابی در قطعات دیگر، فرآیند متوقف می‌شود.
تحلیل این اعداد نوسانی نیازمند تجربه بالای تکنسین و آشنایی با نقشه‌های شماتیک برد است.
جدول جریان کشی گوشی؛ چگونه اعداد روی دستگاه خرابی را نشان می دهند؟
برای ساده‌سازی فرآیند تشخیص، متخصصان از الگوهای عددی استفاده می‌کنند. این اعداد بر روی نمایشگر منبع تغذیه ظاهر می‌شوند. جدول جریان کشی گوشی راهنمای سریعی است که معنای هر عدد را ترجمه می‌کند. البته باید توجه داشت که این مقادیر تقریبی هستند و در پردازنده‌های مختلف (مثل اسنپدراگون در برابر مدیاتک) کمی تفاوت دارند.
در ادامه جدول جریان کشی گوشی را با زبانی ساده بررسی می‌کنیم:
| حالت مشاهده شده روی منبع تغذیه | بازه تقریبی جریان (آمپر) | تفسیر و قطعه احتمالی معیوب |
| قبل از فشردن کلید پاور | بیشتر از ۰.۱۰ آمپر | اتصالی شدید در مدار اصلی تغذیه یا خازن‌های مسیر باتری |
| ثابت ماندن پس از فشردن پاور | بین ۰.۰۱ تا ۰.۰۴ آمپر | مشکل در پردازنده (CPU) یا قطعی ارتباط مدارهای پایه |
| ثابت ماندن در اعداد متوسط | بین ۰.۰۸ تا ۰.۱۵ آمپر | خرابی حافظه داخلی، قطعی ارتباط حافظه یا مشکلات نرم‌افزاری عمیق (بوت لودر) |
| صفر ماندن کامل با فشردن پاور | ۰.۰۰ آمپر | خرابی فیزیکی دکمه، قطعی مسیر کلید تا آی‌سی، سوختگی کامل آی‌سی تغذیه |
| نوسان طبیعی (دستگاه سالم) | ۰.۲۰ به صورت پله‌ای رو به بالا | پردازنده در حال خواندن اطلاعات و روشن کردن نمایشگر است. |
استفاده از این جدول، حدس و گمان‌های بی‌مورد را در فرآیند تعمیرات سخت‌افزاری حذف می‌کند.
نشانه های جریان کشی گوشی هارد سوخته چیست؟
حافظه داخلی (EMMC یا UFS) که در اصطلاح عامیانه به آن هارد می‌گویند، محل ذخیره اطلاعات و سیستم‌عامل است. اگر این آی‌سی بسوزد، دستگاه به هیچ وجه روشن نخواهد شد. جریان کشی گوشی هارد سوخته دارای الگوی بسیار مشخصی است که تعمیرکاران حرفه‌ای سریعا آن را تشخیص می‌دهند. وقتی هارد از کار می‌افتد، پردازنده روشن می‌شود تا اطلاعات را بخواند، اما چون پاسخی از هارد دریافت نمی‌کند، در همان مرحله متوقف می‌شود.
الگوی جریان کشی گوشی هارد سوخته معمولا به این شکل است که آمپر تا حدود ۰.۰۸ الی ۰.۱۵ بالا می‌رود و همانجا قفل می‌شود، یا اینکه دائما بین ۰.۰۸ و ۰.۱۲ نوسان می‌کند و دستگاه مدام در تلاش برای بالا آمدن است (حالت ری‌استارت پنهان). در این مواقع، اتصال دستگاه به رایانه نیز خطاهایی مبنی بر عدم شناسایی درایور را نشان می‌دهد. برای رفع این مشکل، حافظه باید با دستگاه‌های برنامه‌نویسی پیشرفته (مانند باکس EasyJTAG) بررسی و در صورت نیاز تعویض شود.
تشخیص دقیق سوختگی حافظه باعث می‌شود تا کاربر بداند که اطلاعات شخصی‌اش ممکن است برای همیشه از دست رفته باشد.

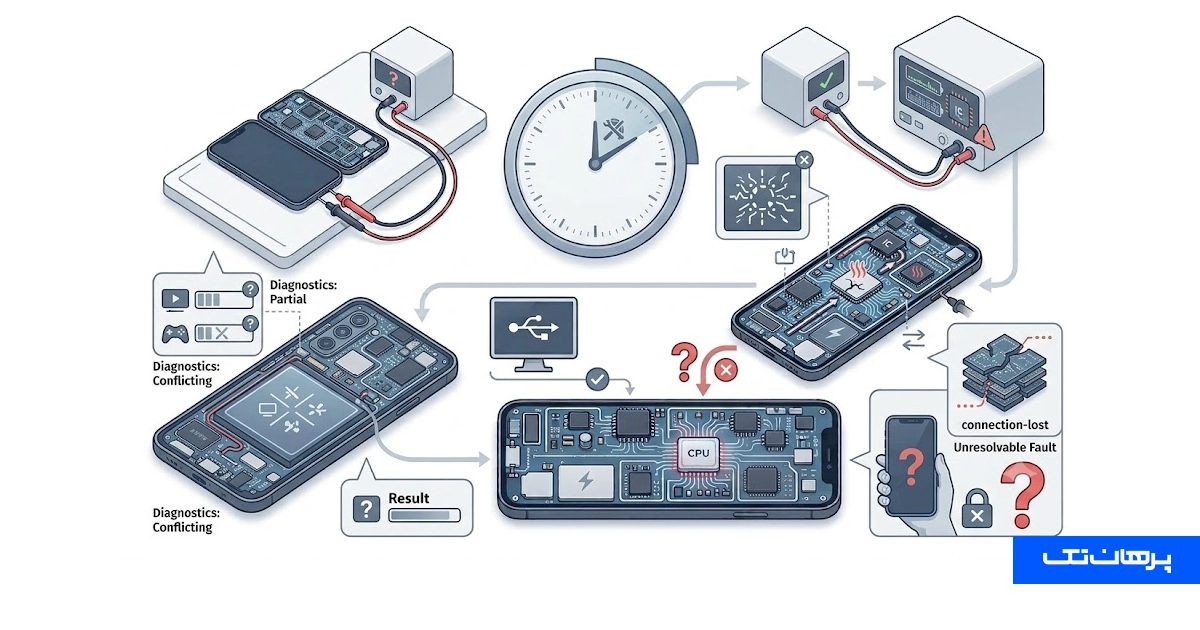

آیا تست جریان کشی گوشی با منبع تغذیه همیشه موفقیت‌آمیز است؟
باید پذیرفت که هر روشی محدودیت‌های خاص خود را دارد. تست جریان کشی گوشی با منبع تغذیه یک روش تشخیصی عالی است، اما تعمیر نهایی همیشه تضمین شده نیست. گاهی اوقات، آسیب وارد شده به مادربرد فراتر از سوختن چند قطعه سطحی است. برای مثال، در اثر آب‌خوردگی‌های شدید یا ضربه‌های محکم، لایه‌های میانی مادربرد (مادربردها دارای چندین لایه مسی نازک روی هم هستند) دچار قطعی می‌شوند.
در این شرایط، تست جریان کشی گوشی با منبع تغذیه خرابی را نشان می‌دهد، اما چون قطعی در لایه‌های غیرقابل دسترس است، امکان سیم‌کشی مجدد و تعمیر برد وجود ندارد. در این مواقع، متخصص صادقانه اعلام می‌کند که برد غیرقابل تعمیر است و باید به طور کامل تعویض شود.
هزینه تعمیر جریان کشی موبایل چقدر تمام می شود؟
یکی از مهم‌ترین دغدغه‌های کاربران، برآورد مبالغ پرداختی پس از اعلام خرابی است. هزینه تعمیر جریان کشی موبایل رقم ثابتی ندارد و مستقیما به نتیجه تست بستگی دارد. اگر اتصالی صرفا به دلیل سوختن خازن‌های کوچک مدار آنتن یا مدار شارژ باشد، هزینه بسیار معقول و اقتصادی خواهد بود. تعمیرکار با پیدا کردن خازن داغ شده و تعویض آن، مشکل را به سرعت حل می‌کند.
اما اگر انواع جریان کشی موبایل نشان‌دهنده سوختگی آی‌سی‌های اصلی تغذیه، پردازنده مرکزی یا حافظه باشند، شرایط تغییر می‌کند. برداشتن آی‌سی‌های چسبی، پایه‌سازی مجدد (Reball) یا جایگزینی با قطعه جدید، نیازمند مهارت بسیار بالا و ریسک‌پذیری است. هزینه این خدمات در پرچمداران به دلیل قیمت بالای قطعات اورجینال، قابل توجه است. بنابراین، هزینه تعمیر جریان کشی موبایل می‌تواند از چند صد هزار تومان برای ایرادات سطحی، تا چند میلیون تومان برای تعویض قطعات حیاتی متغیر باشد.
دریافت پیش‌فاکتور شفاف پس از اتمام مرحله عیب‌یابی، حق طبیعی هر کاربری پیش از شروع عملیات تعمیر است.
جمع بندی؛ چرا تشخیص درست، هزینه تعمیرات را کاهش می دهد؟
فرآیند جریان کشی موبایل، مرز بین تعمیر اصولی و دست‌کاری‌های مخرب است. بررسی مراحل عیب یابی و جریان کشی گوشی خاموش به ما نشان داد که تلفن‌های هوشمند دارای سیستم‌های محافظتی پیچیده‌ای هستند. شناخت انواع جریان کشی موبایل و تحلیل اعداد منبع تغذیه، مانع از حرارت دادن بی‌مورد به مادربرد و تعویض قطعات سالم می‌شود. وقتی همه چیز درباره تست جریان کشی گوشی خاموش روشن باشد، کاربر با آگاهی کامل دستگاه خود را به تعمیرگاه می‌سپارد.
تشخیص نشانه‌های جریان کشی گوشی هارد سوخته یا اتصالی‌های ساده، راهنمای مستقیمی برای برآورد هزینه‌هاست. استفاده از آموزش جریان کشی موبایل با منبع تغذیه در مراکز معتبر، تضمین‌کننده بازگشت دستگاه به چرخه استفاده است. شرکت پرهان تک با بهره‌گیری از تجهیزات پیشرفته و متخصصان مجرب، دقیق‌ترین خدمات عیب‌یابی را برای انواع برندها ارائه می‌دهد تا دستگاه آسیب‌دیده با کمترین هزینه و بالاترین کیفیت، مجددا روشن شود. حفظ اطلاعات و سلامت قطعات اورجینال، همواره اولویت اصلی در این مسیر حساس خواهد بود.
سوالات متداول درباره عیب یابی سخت افزاری تلفن همراه
آیا تست مصرف برق باعث پاک شدن اطلاعات داخل حافظه می‌شود؟
خیر، روند تزریق ولتاژ و سنجش آمپر صرفا یک عملیات الکترونیکی برای بررسی سلامت مدارها است و هیچ ارتباطی با پاک شدن یا تغییر اطلاعات ذخیره شده درون حافظه ندارد.
چرا تعمیرکاران برای گوشی‌های آب خورده، قبل از تست از محلول‌های شستشو استفاده می‌کنند؟
آب خوردگی باعث ایجاد رسوب و سولفاته شدن پایه‌های مسی می‌شود که خود این رسوبات عامل اصلی اتصالی هستند. شستشوی برد با دستگاه اولتراسونیک، نویزها و اتصالی‌های کاذب را قبل از تست اصلی پاک می‌کند.
آیا می‌توان با مولتی‌متر ساده در خانه این تست‌ها را انجام داد؟
مولتی‌متر برای بررسی قطعی مسیرها مفید است، اما نمی‌تواند ولتاژ پایدار را تزریق کرده و رفتار دینامیک روشن شدن دستگاه را شبیه‌سازی کند؛ بنابراین استفاده از دستگاه تغذیه آزمایشگاهی در تعمیرگاه الزامی است.
اگر دستگاه روی لوگو گیر کند، مشکل حتما از حافظه است؟
نه لزوما. گیر کردن روی لوگو (Bootloop) می‌تواند دلایل نرم‌افزاری، خرابی مدار شارژ یا حتی اتصالی در ماژول‌های دوربین داشته باشد که با بررسی الگوی مصرف برق دقیقا تفکیک می‌شود.
آیا پس از رفع مشکل اتصالی، عمر دستگاه مانند قبل خواهد بود؟
اگر قطعه معیوب با نمونه اصلی جایگزین شود و مادربرد دچار ضعف لایه‌ای نشده باشد، دستگاه با همان کیفیت و طول عمر قبلی به کار خود ادامه خواهد داد.
