علائم خرابی برد شارژ گوشی؛ نشانه‌ها، راه‌های تشخیص و هزینه تعویض

علائم خرابی برد شارژ گوشی معمولا زمانی خود را نشان می‌دهند که دستگاه به کندی شارژ می‌شود یا اصلا جریانی دریافت نمی‌کند. بروز اختلال در فرآیند تامین انرژی، کلافه‌کننده است و عملکرد روزانه را به طور کامل مختل می‌سازد. درگاه شارژ به دلیل استفاده مکرر و قرارگیری در معرض گردوغبار، رطوبت و ضربه، از آسیب‌پذیرترین بخش‌های سخت‌افزاری به شمار می‌رود. تشخیص زودهنگام منشا خرابی، مانع از تحمیل هزینه‌های سنگین‌تر به مدارهای حیاتی روی مادربرد اصلی می‌شود.

در این راهنمای تخصصی، با تکیه بر مستندات فنی مراجع معتبری همچون iFixit و فروم‌های تخصصی تعمیرات موبایل، نشانه‌های خرابی مدار و درگاه شارژ را با جزئیات بررسی می‌کنیم. هدف ما افزایش آگاهی کاربران برای عیب‌یابی اصولی و انتخاب بهترین راهکار تعمیراتی در مجموعه تخصصی پرهان تک است.

پاسخ کلیدی و سریع پرهان تک برای عیب‌یابی فوری

طبق بررسی‌های تیم فنی پرهان تک، شایع‌ترین نشانه‌های آسیب‌دیدگی درگاه شارژ و راه‌حل‌های فوری آن‌ها به این شرح است:

• عدم اتصال پایدار (قطع و وصل شدن مداوم): علت معمولا تجمع پرز یا آسیب به پین‌های داخلی پورت است. تمیز کردن ایمن با خلال دندان چوبی اولین گام است.
• شارژ بسیار کند (عدم شناسایی فست شارژ): احتمال آسیب به ساب برد یا کابل وجود دارد. استفاده از کابل اورجینال دیگر برای تست توصیه می‌شود.
• داغ شدن شدید ناحیه پورت: اتصال کوتاه در مدار رخ داده است. برای جلوگیری از آتش‌سوزی باتری، فورا شارژر را جدا کنید.

جهت عیب‌یابی دقیق‌تر سخت‌افزاری و برطرف کردن تخصصی قطعی جریان، استفاده از خدمات بخش تخصصی تعمیرات موبایل در مجموعه پرهان تک راهکاری ایمن و مطمئن خواهد بود.

برد شارژ گوشی چیست و چه تفاوت‌هایی با مادربرد دارد؟

بسیاری از کاربران می‌پرسند که برد شارژ گوشی چیست و چه نقشی در ساختار سخت‌افزاری موبایل دارد؟ در پاسخ باید گفت این قطعه کوچک که به آن ساب برد گوشی (Daughterboard) یا فلكس شارژ نیز می‌گویند، بردی مستقل در بخش پایینی دستگاه است. این قطعه میزبان درگاه ورودی کابل (USB-C یا لایتنینگ)، میکروفون اصلی مکالمه، جک هدفون و اتصالات آنتن است.

ساب برد از طریق کابل فلت عریضی به مادربرد اصلی متصل می‌شود. وظیفه اصلی آن انتقال جریان برق دریافتی از شارژر به مدار مدیریت قدرت (PMIC) روی مادربرد است. این جداسازی طراحی، تعمیرات را بسیار ساده‌تر می‌کند. اگر پورت آسیب ببیند، نیازی به تعویض یا تعمیر مادربرد اصلی نیست. برای ترمیم آسیب‌ها، فرآیند تعویض قطعه در دستگاه‌های اندرویدی بسیار راحت‌تر از دستگاه‌های با بردهای سراسری انجام می‌شود.

تهیه این قطعات از مراجع مطمئن، اولین گام برای شروع تعمیرات است. پس از عیب‌یابی دقیق، مراجعه به مراکز توزیع معتبر برای تهیه لوازم جانبی اهمیت دارد. برای مثال، دسترسی به مراجع مطمئن جهت خرید قطعات گوشی موبایل باکیفیت و اورجینال، تضمین‌کننده بازگشت پایداری به سیستم تغذیه دستگاه خواهد بود.

علائم خرابی برد شارژ گوشی؛ نشانه‌های پنهان و آشکار اختلال در شارژ

آسیب‌دیدگی ساب برد به مرور زمان علائم مختلفی را بروز می‌دهد. شناخت این نشانه‌ها به کاربران کمک می‌کند تا پیش از خاموشی کامل دستگاه، اقدام به رفع مشکل کنند. نشانه های خرابی برد گوشی و درگاه اتصال معمولا با اختلالات فیزیکی یا رفتارهای غیرعادی حین اتصال کابل آغاز می‌شوند.

• قطع و وصل شدن مداوم جریان (Loose Connection): هنگام اتصال کابل، آیکون شارژ مدام روشن و خاموش می‌شود. برای شارژ شدن باید کابل را در زاویه‌ای خاص نگه داشت. این حالت معمولا ناشی از سایش پین‌های داخلی پورت یا تجمع پرز جیب است.
• عدم افزایش درصد باتری با وجود شناسایی شارژر: دستگاه اتصال کابل را تشخیص می‌دهد، اما جریان دریافتی به قدری ضعیف است که توانایی پر کردن باتری را ندارد. این وضعیت نشان‌دهنده نقص در مسیرهای انتقال توان روی برد ثانویه است.
• شارژ بسیار کند (Slow Charging): فست شارژ ناگهان از کار می‌افتد. پر شدن باتری ساعت‌ها طول می‌کشد. این اختلال نشان‌دهنده مقاومت الکتریکی بالا به دلیل خوردگی یا اکسید شدن پین‌هاست.
• داغ شدن شدید پورت ورودی: بالا رفتن غیرعادی دما در انتهای دستگاه، نشانه اتصال کوتاه در خازن‌ها یا تراشه‌های حفاظتی مدار ثانویه است. در صورت نادیده گرفتن این نشانه، ریسک آسیب شدید به باتری وجود دارد.

این اختلالات نه تنها فرآیند شارژ را مختل می‌کنند، بلکه سلامت کلی باتری را به خطر می‌اندازند.

علائم خرابی مدار شارژ گوشی و تفاوت آن با ساب برد

بسیاری از کاربران تفاوت بین خرابی پورت فیزیکی و مشکلات عمیق‌تر الکترونیکی را نمی‌دانند. علائم خرابی مدار شارژ گوشی با مشکلات فیزیکی درگاه تفاوت دارد. مدار شارژ شامل آی‌سی مدیریت قدرت (PMIC)، تراشه محافظ ولتاژ (OVP) و مدارهای متصل روی مادربرد اصلی است.

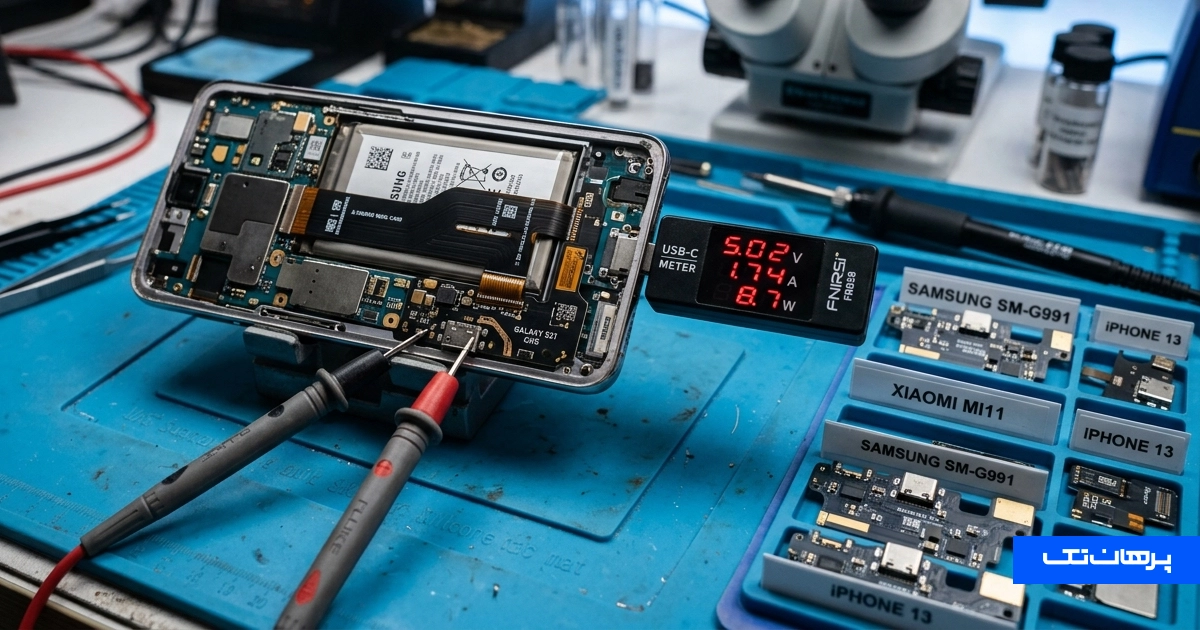

اگر کابل شارژر به درستی درون پورت چفت می‌شود و هیچ آسیب فیزیکی دیده‌ نمی‌شود اما دستگاه اصلا شارژ دریافت نمی‌کند، احتمالا مشکل از مدار اصلی است. تست با دستگاه آمپرسنج (Ammeter) تفاوت این دو را مشخص می‌کند. عبور جریان ثابت و بسیار پایین (مثلا ۰.۴۵ آمپر) معمولا نشانه خرابی آی‌سی شارژ روی مادربرد است، در حالی که نوسان شدید جریان نشان‌دهنده آسیب فیزیکی به ساب برد یا کابل است.

در گوشی‌های برندهای مختلف، ساختار این قطعات تفاوت دارد. برای مثال، کاربران دستگاه‌های این برند آسیایی می‌توانند برای تهیه قطعات مطمئن اقدام کنند. دسترسی به مراکز معتبر برای خرید قطعات گوشی شیائومی اصل، از آسیب به مدارهای حفاظتی مادربرد جلوگیری می‌کند.

تفاوت ساختاری ساب برد گوشی در آیفون، سامسونگ و شیائومی

طراحی سخت‌افزاری مسیر شارژ در برندهای مختلف، تفاوت‌های چشمگیری دارد که تکنسین‌ها باید به آن تسلط داشته باشند. در گوشی‌های سامسونگ و شیائومی، از ساب برد گوشی مجزا استفاده می‌شود. این برد ثانویه با کابل فلت به برد اصلی متصل است و تعویض آن بسیار سریع و کم‌هزینه انجام می‌شود.

در مقابل، در گوشی‌های آیفون، درگاه شارژ روی فلت‌کیبل‌های نواری و بسیار ظریف قرار دارد که با چندین قطعه دیگر از جمله میکروفون و اتصالات آنتن سرهم شده است. تعویض این فلت‌ها در آیفون حساسیت بسیار بالایی دارد و نیاز به دقت فراوان دارد. برای دستگاه‌های این غول کره‌ای، دسترسی به منابع قیمت‌گذاری قطعات اهمیت بالایی دارد. برای نمونه، بررسی قیمت در مراجع تخصصی و آگاهی از قیمت قطعات گوشی سامسونگ به کاربران کمک می‌کند تا برآورد دقیقی از هزینه‌های تعمیراتی داشته باشند.

اشتباهات پرخطر و کارهای ریسکی حین مواجهه با خرابی درگاه شارژ

بسیاری از آسیب‌های جدی به مادربرد، ناشی از اقدامات ناشیانه کاربران در مواجهه با اولین نشانه‌های خرابی است. طبق گزارش‌های متخصصان تعمیرات، تمیز کردن پورت با سوزن‌های فلزی یا گیره کاغذ، شایع‌ترین علت نابودی کامل درگاه شارژ است.

ابزارهای فلزی رسانا هستند و می‌توانند پین‌های طلایی داخل پورت را کج کنند یا بین آن‌ها اتصال کوتاه ایجاد نمایند. این اتصال کوتاه می‌تواند مستقیما به آی‌سی شارژ روی مادربرد آسیب بزند. اشتباه رایج دیگر، استفاده از الکل معمولی یا آب برای تمیز کردن درگاه است که سرعت زنگ‌زدگی پین‌ها را چند برابر می‌کند. همچنین استفاده از شارژرهای ارزان‌قیمت و فاقد تاییدیه در آیفون، تراشه حساس کنترل شارژ را نابود می‌کند.

برای تعویض فلت‌های آسیب‌دیده آیفون، استفاده از قطعات اورجینال ضروری است. کاربران آیفون برای تهیه قطعات مطمئن و باکیفیت می‌توانند از خدمات مراجع واردکننده رسمی استفاده کنند. برای مثال، اقدام جهت خرید قطعات گوشی آیفون از مراکز مجاز، پایداری ولتاژ ورودی به باتری را تضمین می‌کند.

لیست قیمت برد شارژ و هزینه تعویض آن در سال ۱۴۰۵

هزینه تعمیر بستگی به مدل دستگاه و نوع تکنولوژی پورت دارد. با افزایش سرعت شارژ در گوشی‌های جدید (پشتیبانی از شارژرهای ۶۵ تا ۱۲۰ واتی)، آلیاژها و لایه‌های حفاظتی ساب بردها پیچیده‌تر و گران‌تر شده‌اند. مدل‌های قدیمی‌تر با قیمت‌های بسیار پایین قابل تعمیر هستند، اما مدل‌های پرچمدار هزینه بالاتری دارند.

در جدول زیر، برآورد حدودی هزینه‌ها در بازار ایران ارائه شده است:

بررسی این ارقام نشان می‌دهد که با افزایش سطح تکنولوژی دستگاه، قیمت قطعات نیز صعودی می‌شود. برای آگاهی از آخرین قیمت‌ها، مشاهده لیست قیمت برد شارژ در وب‌سایت‌های مرجع بسیار مفید است. تهیه قطعه باکیفیت از فروشگاه‌های معتبر، اولین قدم برای تعمیر موفق است. اگر به دنبال قطعه اورجینال هستید، می‌توانید جهت خرید برد شارژ به بخش فروشگاهی مراجع معتبر مراجعه کنید.

راهنمای گام‌به‌گام عیب‌یابی درگاه شارژ قبل از مراجعه به تعمیرگاه

هنگام مشاهده اولین علائم قطع و وصل شدن شارژ، نیازی به مراجعه فوری به تعمیرگاه نیست. چند تست ساده می‌تواند مشخص کند که آیا مشکل از درگاه است یا لوازم جانبی.

• تعویض کابل و آداپتور: اولین قدم، تست با کابل و آداپتور اورجینال دیگر است. بسیاری از اوقات، فرسودگی سیم کابل علت اصلی قطعی است.
• تمیز کردن ایمن پورت: گوشی را خاموش کنید. با استفاده از خلال دندان چوبی یا پلاستیکی بسیار ظریف، به آرامی داخل پورت را تمیز کنید. تجمع پرزهای ریز لباس در انتهای پورت، مانع از اتصال کامل سوکت کابل می‌شود.
• تست اتصال به کامپیوتر: گوشی را به لپ‌تاپ وصل کنید. اگر انتقال داده انجام می‌شود اما شارژ صورت نمی‌گیرد، احتمال آسیب به مسیرهای تامین انرژی روی ساب برد زیاد است.

اگر این مراحل مشکل را حل نکرد، تعویض قطعه سخت‌افزاری قطعی است. برای کاربران سامسونگ، دسترسی به قطعات اورجینال اهمیت بالایی دارد. برای مثال، جهت رفع قطعی دائم، اقدام برای خرید برد شارژ سامسونگ با گارانتی معتبر شرکتی، ایمن‌ترین مسیر است.

اقدامات پیشگیرانه برای جلوگیری از خرابی مدار و درگاه شارژ

پیشگیری همواره کم‌هزینه‌تر از تعمیر است. با رعایت چند نکته ساده، می‌توان طول عمر ساب برد و آی‌سی‌های محافظ را به شدت افزایش داد.

• استفاده از کابل‌های اورجینال: کابل‌های غیر استاندارد مقاومت الکتریکی نامناسبی دارند و نوسان ولتاژ آن‌ها مستقیما به آی‌سی‌های کنترل قدرت آسیب می‌زند.
• جلوگیری از کشیدگی کابل: هنگام شارژ، از گوشی استفاده نکنید. خم شدن مداوم کابل در محل اتصال به پورت، پین‌های داخلی درگاه را به مرور زمان شل می‌کند.
• مراقبت در برابر رطوبت: رطوبت حمام یا عرق دست، به سرعت پین‌های مسی داخل پورت را اکسید کرده و اتصال کوتاه ایجاد می‌کند.

رعایت این اصول، نیاز به تعمیرات سخت‌افزاری را به حداقل می‌رساند. برای کاربران برندهای چینی نیز دسترسی به قطعات اصلی اهمیت دارد. به عنوان نمونه، برای احیای فست شارژ در گوشی‌های ردمی یا پوکو، اقدام برای خرید برد شارژ شیائومی اورجینال، کیفیت اولیه کارکرد دستگاه را حفظ می‌کند.

برای درک بهتر اهمیت تعمیر اصولی درگاه شارژ، به توصیه‌ای از متخصصان شرکت Asurion (بزرگ‌ترین ارائه‌دهنده خدمات بیمه و تعمیرات موبایل در جهان) توجه کنید:

“Charging port issues are one of the most common repairs we see… A damaged charging port usually doesn’t get better on its own.”

«مشکلات درگاه شارژ از شایع‌ترین تعمیراتی است که با آن‌ها مواجه می‌شویم… درگاه شارژ آسیب‌دیده معمولا به خودی خود بهبود نمی‌یابد و نیاز به مداخله فنی دارد.»

این گزاره نشان می‌دهد که نادیده گرفتن اختلالات جزئی شارژ، نه تنها مشکل را حل نمی‌کند، بلکه به مرور زمان با ایجاد نوسان ولتاژ، به باتری آسیب جدی وارد می‌سازد.

جمع‌بندی؛ انتخاب مسیر ایمن برای احیای فرآیند شارژ

شناخت دقیق علائم خرابی برد شارژ گوشی از پرداخت هزینه‌های اضافی برای تعویض قطعات سالم مانند باتری جلوگیری می‌کند. فرقی نمی‌کند مشکل از یک اتصال شل ساده باشد یا آسیب‌های عمیق‌تر الکترونیکی در مدارها؛ تشخیص درست منشأ اختلال، گام نخست برای تعمیر موفق است.

به عنوان توصیه نهایی، هرگز عیب‌یابی سخت‌افزاری و باز کردن دستگاه‌های با عایق ضدآب را به افراد غیرمتخصص نسپارید. مجموعه تخصصی پرهان تک با تکیه بر تکنسین‌های مجرب، استفاده از قطعات اورجینال و ارائه ۱۸ ماه گارانتی معتبر خدمات، آماده است تا تمامی مشکلات سخت‌افزاری دستگاه را در کوتاه‌ترین زمان و با بالاترین استاندارد برطرف کند. اعتماد شما، اعتبار ماست.

سوالات متداول درباره علائم خرابی برد شارژ گوشی
